一、项目背景
石油化工行业是国民经济的重要支柱产业，其生产过程高度自动化且复杂，涉及到众多设备与系统的协同运作。随着工业自动化技术的不断发展，石油化工企业对于设备之间的通信与集成要求也越来越高。
在某石油化工企业的生产线上，采用了倍福品牌的EtherCAT协议主站PLC，该PLC具有高速、实时的数据传输能力，能够对生产过程中的各种设备进行精确控制与监测。然而，生产现场还存在大量的施耐德品牌MODBUSRTU协议的马达保护器，这些马达保护器运行稳定、性能可靠，能够有效保护电机设备的正常运行。由于两者采用不同的通信协议，导致数据无法直接交互，影响了生产系统的整体效率与管理的便捷性。
为解决这一问题，实现不同协议设备之间的无缝通信与集成，企业决定引入捷米特品牌的EtherCAT转MODBUS RTU协议转换网关。
二、设备选型与介绍
· EtherCAT主站PLC：倍福品牌的某型号PLC，其具备EtherCAT总线接口，支持EtherCAT协议，可作为整个自动化系统的控制核心，实现对生产线上各种设备的实时控制与数据采集。
· 马达保护器：施耐德品牌的某型号马达保护器，采用MODBUSRTU协议，通过RS485通信接口与外界进行数据交互，能够实时监测电机的运行状态，如电流、电压、温度等参数，并提供过载、短路、缺相等保护功能。
· 协议转换网关：捷米特品牌的EtherCAT转MODBUSRTU智能网关，作为EtherCAT网络与MODBUS网络之间的桥梁，实现两种协议之间的数据转换与传输。该网关在EtherCAT一侧为从站，可连接倍福等厂家的PLC；在MODBUS一侧可作为主站或从站，支持RS485和RS232两种接口，波特率等参数可灵活配置。
三、系统架构与连接

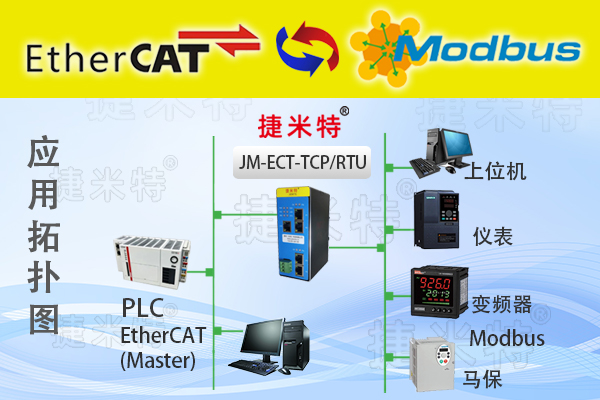

整个系统的架构如下：
· EtherCAT网络：倍福PLC作为主站，通过EtherCAT总线与捷米特JM-ECT-RTU网关相连，同时还将连接其他支持EtherCAT协议的设备，如智能传感器、伺服驱动器等，构成一个高速、实时的工业以太网网络。
· MODBUS网络：捷米特EtherCAT转MODBUS RTU模块通过RS485接口与施耐德马达保护器相连，组成MODBUSRTU总线网络，实现对马达保护器数据的采集与控制指令的下发。

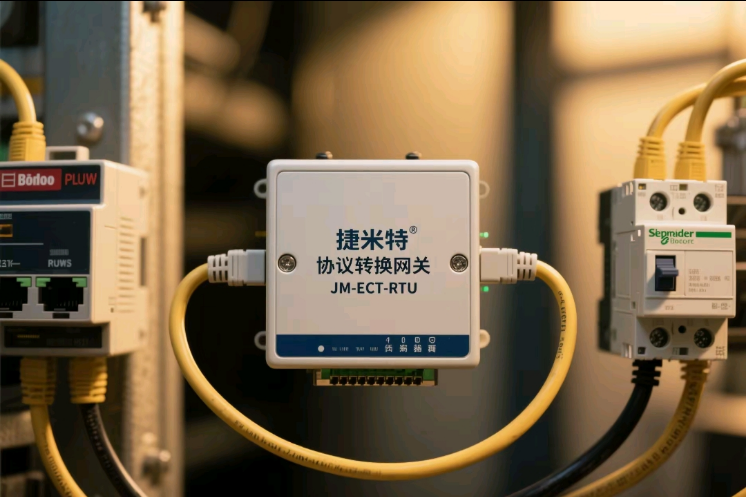

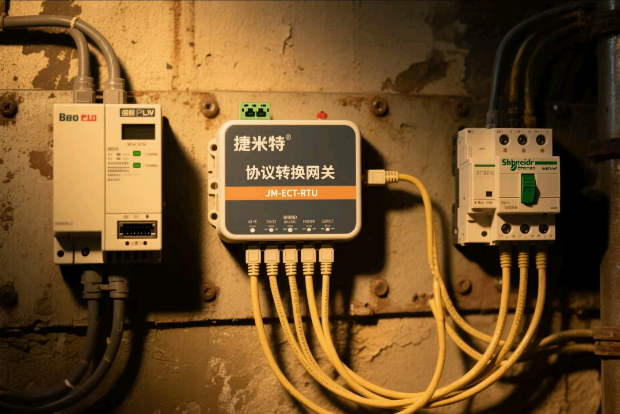

具体连接方式为：倍福PLC的EtherCAT接口通过网线与MODBUSRTU转EtherCAT智能网关的EtherCAT接口相连；JM-ECT-RTU网关的RS485接口通过双绞线与施耐德马达保护器的RS485接口相连，同时确保电源连接正确且稳定，所有设备的接地良好，以减少电磁干扰等因素对通信的影响。
四、配置与调试过程
1. 网关配置：使用捷米特提供的配置软件，通过网线将MODBUS RTU转EtherCAT协议转换网关与电脑相连，给网关上电。打开配置软件，根据倍福PLC的要求以及现场通信的实际情况，在软件中设置网关的EtherCAT参数，如站地址、输入输出数据长度等。同时，配置网关的MODBUSRTU参数，包括波特率、数据位、停止位、校验位等，使其与施耐德马达保护器的通信参数相匹配。配置完成后，将生成的配置文件下载到网关中，并验证配置是否正确。
2. PLC程序编写与配置：在倍福PLC的编程软件中，根据生产工艺要求编写控制程序，实现对马达保护器的启停控制、参数设置、状态监测等功能。在PLC的EtherCAT配置界面中，添加JM-ECT-RTU网关作为从站设备，并按照网关的输入输出数据映射关系，配置好对应的数据变量，确保PLC能够准确地读取马达保护器的上传数据，并将控制指令正确地下发到马达保护器。
3. 联调测试：在完成网关和PLC的配置后，将整个系统上电启动。首先观察网关的工作状态指示灯，确认EtherCAT和MODBUS通信是否正常。然后通过PLC的监控界面，查看是否能够准确读取到马达保护器的各项运行参数，如电流、电压、温度、运行状态等。同时，在PLC中发送控制指令，测试是否能够成功控制马达保护器的启停以及参数的调整。在联调过程中，如果出现数据读取错误或控制失败等问题，需要仔细检查网关的配置、PLC程序以及通信线路连接等方面，进行逐一排查和解决。
五、应用效果与收益
· 数据集成与共享：通过捷米特MODBUS RTU转EtherCAT智能网关的成功应用，实现了倍福EtherCAT主站PLC与施耐德MODBUSRTU马达保护器之间的实时数据交互。倍福PLC能够准确、及时地获取马达保护器的运行数据，并将其集成到整个生产监控系统中，实现了生产数据的集中管理和共享，为生产调度、设备维护等提供了全面、准确的信息支持。
· 提高生产效率与设备可靠性：PLC可以根据马达保护器上传的数据进行实时分析和判断，及时发现电机运行过程中的异常情况，并自动采取相应的措施，如调整电机转速、停机报警等，有效避免了设备故障的扩大化，提高了设备的可靠性和生产运行的稳定性，减少了因设备故障导致的停机时间，从而提高了整个生产线的生产效率。
· 降低企业成本：该协议转换网关的使用，避免了企业因更换统一通信协议的设备而产生的高额成本，充分利用了现有设备资源，实现了不同品牌、不同协议设备的无缝集成，降低了企业的投资成本。同时，通过优化生产过程控制，减少了能源浪费和原材料消耗，进一步降低了企业的生产运营成本。
· 增强系统扩展性与灵活性：捷米特EtherCAT转MODBUS RTU协议转换网关的引入，为石油化工企业的自动化系统升级和扩展提供了便利。在未来生产需求变化时，可以方便地增加或更换其他支持EtherCAT或MODBUS协议的设备，并通过网关快速实现与现有系统的集成，增强了系统整体的扩展性和灵活性，能够更好地适应企业未来的发展需求。
（具体内容配置过程及其他相关咨询可联系杨工。）
