一、项目背景

  随着汽车行业的快速发展，电子助力转向系统（EPS）作为提升汽车操控性能和安全性的重要部件，其市场需求不断增加。在电子助力转向系统的生产制造过程中，需要实现高精度的位置传感器与主站PLC之间的高效、可靠通信，以确保系统的精确控制和稳定运行。然而，位置传感器通常采用CAN协议，而主流的自动化控制系统中PLC多采用Profinet协议，现采用捷米特CAN转ProfiNet协议转换网关实现两种协议转换的网关设备来解决通信问题。



二、系统架构与设备选型

· 主站PLC：选用西门子S7-1500PLC，其具备强大的处理能力和丰富的通信接口，支持Profinet协议，能够实现对整个生产过程的集中控制和监控。

· 位置传感器：采用海德汉的旋转编码器，该编码器具有高精度、高可靠性的特点，广泛应用于工业自动化领域，其通信接口为CAN协议。

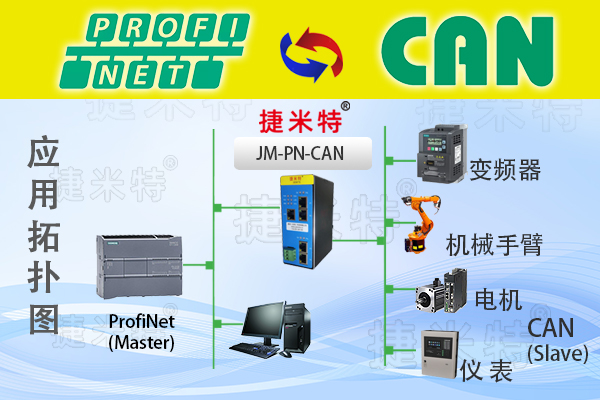

· 协议转换网关：捷米特CAN转ProfiNet智能网关作为核心设备，连接CAN总线和Profinet总线，实现两种协议的数据转换和传输。该网关具有体积小巧、即插即用、配置简单等特点，采用标准4芯屏蔽电缆进行Profinet通信，CAN总线物理层使用双绞线传输，并在两个端点加入终端匹配电阻，以增强通讯的可靠性。





三、实施过程

1. 硬件连接：首先，将捷米特CAN转ProfiNet协议转换网关的Profinet接口通过标准屏蔽电缆连接到西门子S7-1500PLC的Profinet网络中；然后，将海德汉旋转编码器的CAN接口连接到网关的CAN总线接口，并确保CAN总线网络的两个端点已加入终端匹配电阻。

2. 软件配置：在西门子博途软件中，创建新项目并输入项目名称。选择菜单栏“选项”——“管理通用站描述文件”，安装捷米特JM-PN-CAN网关的GSD文件，以便PLC能够识别和配置网关设备。添加网关设备到项目中，并根据实际需求设置网关的输入/输出地址范围、波特率等参数。配置完成后，将程序下载到PLC中。





3. 参数设置与调试：使用海德汉旋转编码器的配置软件，设置其CAN通信参数，如波特率、节点号等，确保与捷米特ProfiNet转CAN智能网关的CAN配置一致。通过网关的配置工具，检查和调整数据转换的格式和内容，确保位置传感器的数据能够准确无误地传输到PLC中，并且PLC的控制信号也能够正确地发送到传感器。在调试过程中，利用网关自带的诊断功能和指示灯状态，快速定位和解决可能出现的通信问题，如链路故障、数据错误等。

四、应用效果

· 精确控制：通过捷米特ProfiNet转CAN协议转换网关，西门子S7-1500PLC能够实时接收海德汉旋转编码器的位置数据，精确地控制电子助力转向系统的助力大小和方向，提高了汽车的操控性能和驾驶舒适性。

· 高效生产：实现了位置传感器与PLC之间的快速、可靠通信，减少了系统集成时间和布线成本，提高了生产效率。在生产线上，多台电子助力转向系统的装配和调试工作得以顺利进行，有效缩短了产品的生产周期。

· 稳定运行：该网关在复杂的工业环境中表现出良好的稳定性和抗干扰能力，确保了电子助力转向系统在汽车生产过程中的长期稳定运行，降低了设备故障率和维护成本。



五、总结与展望

在电子助力转向系统的生产应用中，捷米特ProfiNet转CAN智能网关成功地解决了CAN协议位置传感器与Profinet协议主站PLC之间的通信难题，为汽车制造企业提供了高效、可靠的自动化解决方案。随着汽车产业的不断发展，特别是新能源汽车和自动驾驶技术的兴起，对电子助力转向系统的性能和精度提出了更高的要求。捷米特CAN转ProfiNet协议转换网关在该领域的成功应用，不仅为汽车制造商提升了生产效率和产品质量，还为其在未来智能汽车制造领域的技术升级和创新发展奠定了坚实的基础，具有广阔的应用前景和推广价值。

（具体内容配置过程及其他相关咨询可联系杨工。）
