一、项目背景

  随着医疗技术的不断发展，医疗设备的智能化和自动化程度越来越高，对设备之间的通信也提出了更高的要求。在医疗设备领域，EtherCAT协议和CAN协议都被广泛应用。EtherCAT协议以其高实时性、高带宽和良好的扩展性，被用于一些对通信速度和精度要求较高的设备，如大型医疗影像设备、手术机器人等的控制网络；而CAN协议则因其可靠性、实时性和成本优势，常被用于一些医疗设备的子系统通信，如医疗床的控制器、病房呼叫系统的部分设备等。



  然而，在实际的医疗设备应用中，常常会遇到需要将基于EtherCAT协议的设备与基于CAN协议的设备进行互联互通的情况。例如，某医疗设备制造商生产的一款先进的重症监护病房综合治疗设备，该设备的主控制系统采用了EtherCAT协议的主站，如Beckhoff的TwinCAT主站，以实现对整个设备的高速、实时控制；而设备中的一些辅助监测模块，如患者生理参数监测仪、输液泵等，则采用了CAN协议的分析仪和其他设备，如某品牌基于CAN协议的生理参数监测仪。



二、解决方案

由于这两种协议之间的不兼容，导致设备之间的通信存在障碍，影响了整个设备的集成度和协同工作能力。为了解决这一问题，该制造商选择了捷米特品牌的EtherCAT转CAN协议转换网关，以实现EtherCAT协议和CAN协议之间的高效转换，确保设备各部分之间能够顺畅通信。

三、连接与配置

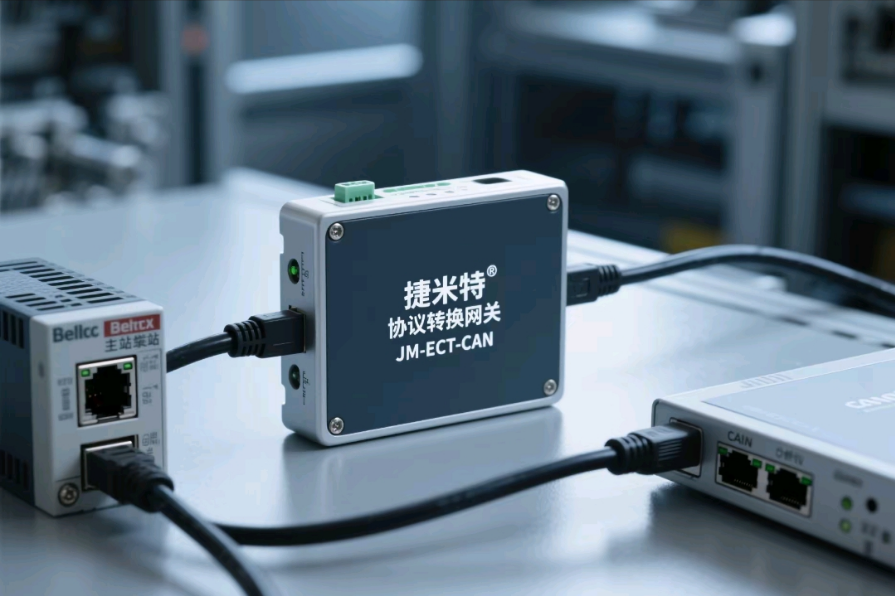

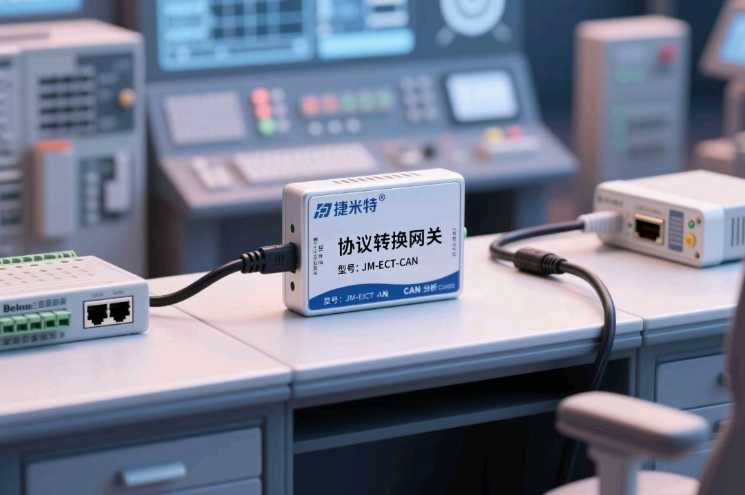

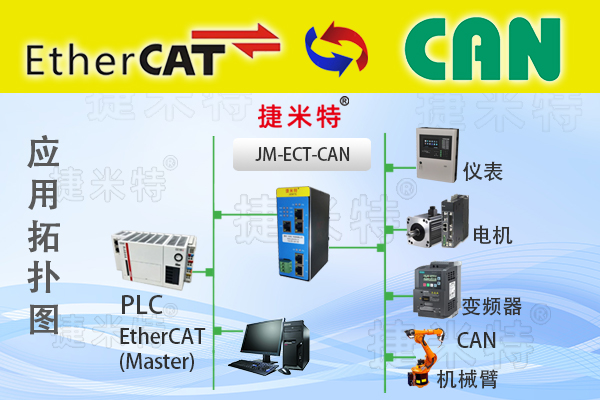

· 硬件连接：首先，将EtherCAT转CAN智能网关的EtherCAT接口连接到Beckhoff的TwinCAT主站系统的EtherCAT网络中；然后，将CAN接口连接到使用CAN协议的生理参数监测仪等设备的CAN总线上。确保所有连接正确无误，并且电源供应稳定。



· 网络配置：在TwinCAT主站系统中，通过配置软件添加CAN转EtherCAT模块设备，设置其在网络中的相关参数，如站地址等。同时，在CAN协议设备一侧，根据设备的要求，通过网关的配置工具设置CAN总线的相关参数，如波特率、帧格式等，以确保与CAN设备的通信匹配。



四、数据交互与监控

· 数据采集与传输：生理参数监测仪等CAN总线上的设备实时采集患者的各项生理参数，如心率、血压、血氧饱和度等，并将这些数据按照CAN协议的格式发送到CAN总线上。CAN转EtherCAT模块接收到这些CAN帧后，立即将其转换为EtherCAT协议的数据格式，并通过EtherCAT网络传输到TwinCAT主站系统。TwinCAT主站系统对这些数据进行进一步的处理和分析，如实时显示在设备的监控界面上，供医护人员查看。

· 控制指令下达：根据患者的生理参数和医生的治疗方案，TwinCAT主站系统会生成相应的控制指令，如调节输液泵的流速、控制医疗床的角度等。这些控制指令通过EtherCAT网络发送到EtherCAT转CAN模块，网关将其转换为CAN协议的帧格式，再发送到CAN总线上，相应的CAN协议设备接收到指令后执行相应的操作。

五、系统优化与扩展

· 性能优化：在实际运行过程中，通过对EtherCAT转CAN模块的参数进行优化调整，如优化数据转换的缓存策略、调整通信的优先级等，确保了数据传输的实时性和稳定性。同时，网关的高效转换性能也保证了整个系统的响应速度，使得设备能够快速地对患者的生理变化做出反应，提高了治疗的安全性和有效性。

· 系统扩展：随着医疗设备功能的不断升级和扩展，后续又增加了一些基于CAN协议的其他设备，如康复设备等。由于JM-ECT-CAN网关良好的兼容性和扩展性，只需简单地将新设备连接到CAN总线上，并在网关和主站系统中进行相应的配置，即可实现新设备与现有系统的无缝集成，大大提高了系统的可扩展性。

六、总结与展望

通过使用捷米特CAN转EtherCAT协议转换网关，该医疗设备制造商成功解决了EtherCAT协议和CAN协议之间的通信兼容性问题，实现了不同协议设备之间的高效数据交互和协同工作，提高了医疗设备的整体性能和智能化水平，为患者提供了更优质、更安全的医疗服务。在未来，随着医疗设备对通信技术要求的不断提高，协议转换网关将在医疗设备领域发挥更加重要的作用，推动医疗行业的进一步发展。

总之，EtherCAT转CAN协议转换网关JM-ECT-CAN在医疗设备领域的成功应用，为解决不同协议设备之间的通信难题提供了一个可靠的解决方案，具有广阔的应用前景。

具体内容配置过程及其他相关咨询可联系杨工。
