突破跨网段通讯问题：不同网段PLC设备如何通讯？

PLC在不同网段如何通讯呢？

  在工业自动化场景中，PLC设备常基于以太网、PROFINET、Modbus TCP等协议运行。一旦PLC分处不同网段，因网络隔离限制，设备间无法直接通信，需借助特殊配置或专用设备搭建连接桥梁。捷米特JM-ETH-NAT耦合器便是破局利器，其核心的NAT跨网段地址转换功能，可将LAN1口所连PLC的IP地址与端口号，精准映射至LAN2口指定的任意IP地址及端口号。即使现场设备IP与端口号无法修改，该耦合器也能轻松实现网络穿透，快速打通不同网段间的通信链路，为工业网络通信难题提供高效稳定的解决方案。

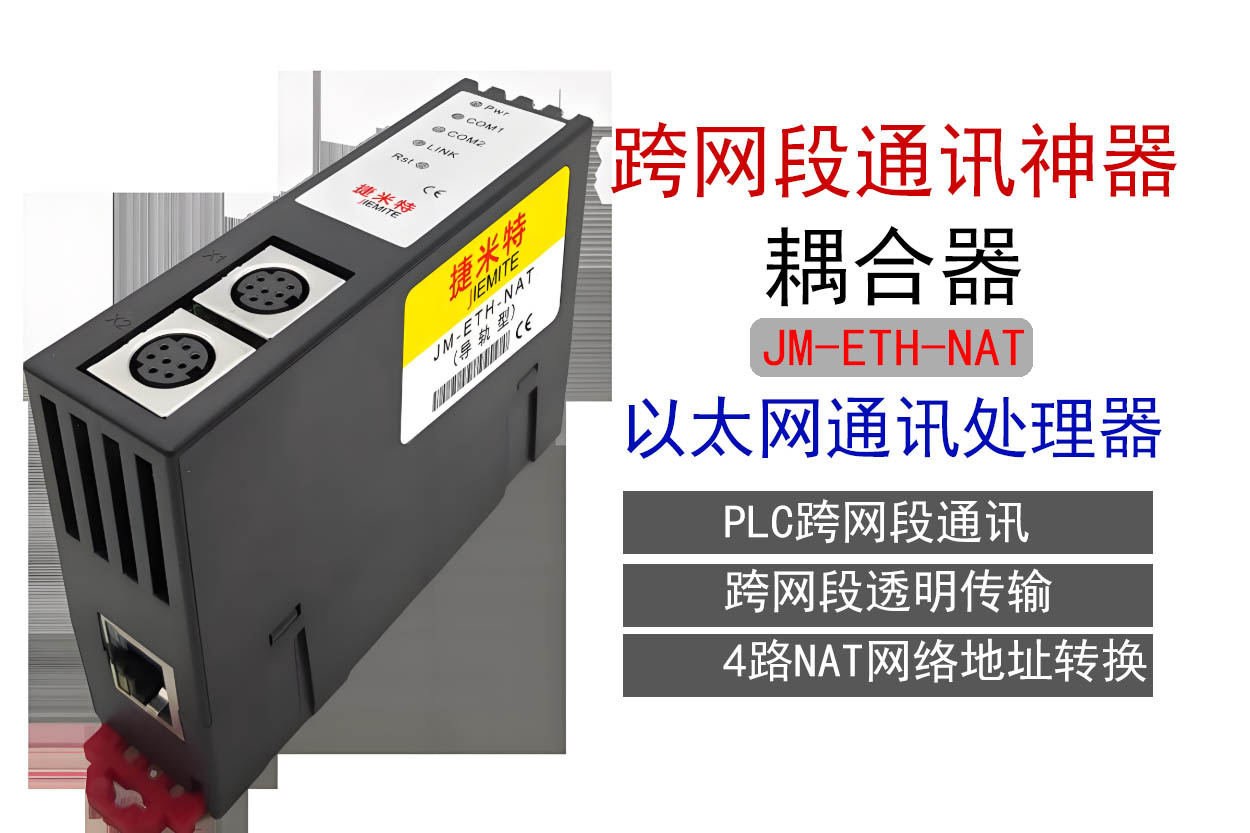

JM-ETH-NAT该产品它具备两路物理性接口，LAN1 和 LAN2 口分别具备独立的局域网功能。其中LAN1 口为一个双 RJ45 接口，具备交换机功能，主要用于 PLC、数控等以太网设备的连接；

LAN2 口为单端口 RJ45，主要用于上位机的连接；

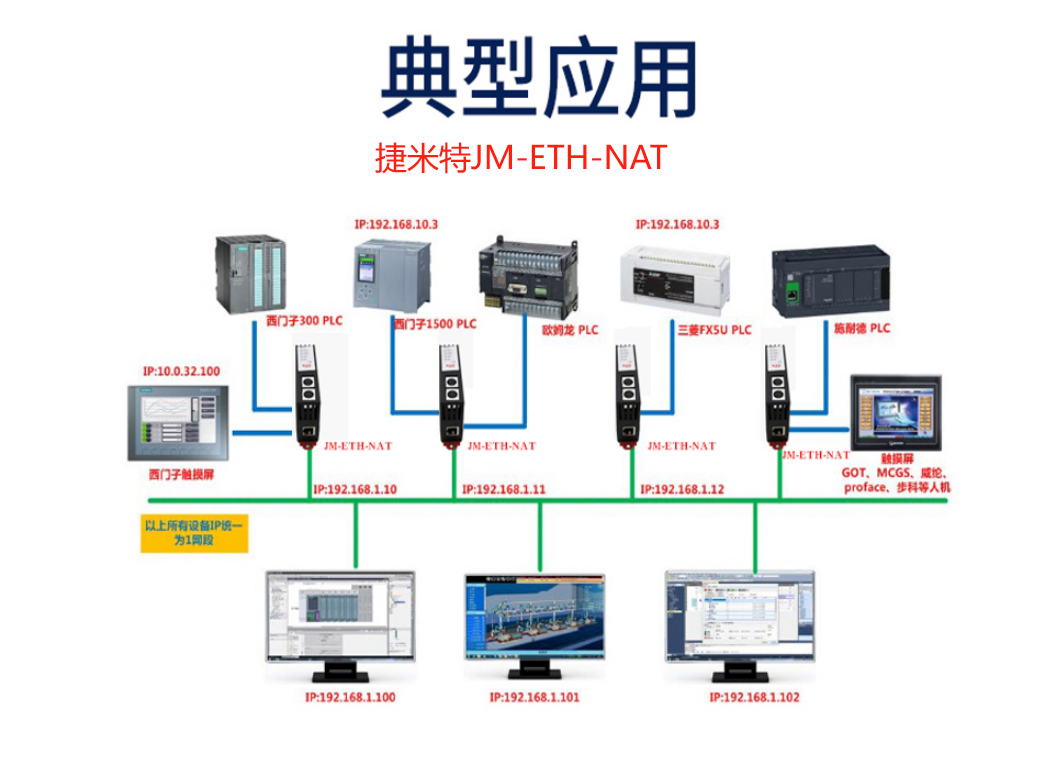

它可以实现近似于 NAT 的跨网段地址转换的功能：即可将 LAN1 口所连接 PLC的 IP 地址和端口号，映射到 LAN2 口任意 IP 地址和端口号；方便解决了现场设备无法修改IP 地址和端口号的问题；

JM-ETH-NAT 设计时充分考虑了工业现场环境的复杂性，从抗干扰角度进行了全方位的硬件设计，采用高性能工业级芯片、大容量 TVS、EMC 的 PCB Layout，这些赋予了该产品强大工业应用能力。







安装说明：

1、将 JM-ETH-NAT 安装在 35mm 导轨上，并外接 24VDC 电源供电；

2、用一根网线连接 JM-ETH-NAT 的 LAN1 和 PLC；

3、用一根网线连接 JM-ETH-NAT 的 LAN2 和电脑。
