ProfibusDP协议：

· 案例背景：在一家汽车制造工厂的生产线上，有大量的ProfibusDP传感器用于监测生产过程中的各种参数，如车身焊接点的温度、零部件的位置精度等。工厂新引入了一套基于西门子PLC的Profinet控制系统，需要将这些ProfibusDP传感器的数据接入新系统，以实现生产过程的统一监控和管理。借网关模块实现ProfibusDP转Profinet。



通信速率要求

· ProfibusDP网络的通信速率需支持9.6kbps-12Mbps之间的可配置设置，以适应不同传感器的通信需求。

· Profinet网络的通信速率需满足至少100Mbps的传输速度，确保传感器数据能够快速、准确地传输到控制系统。

·

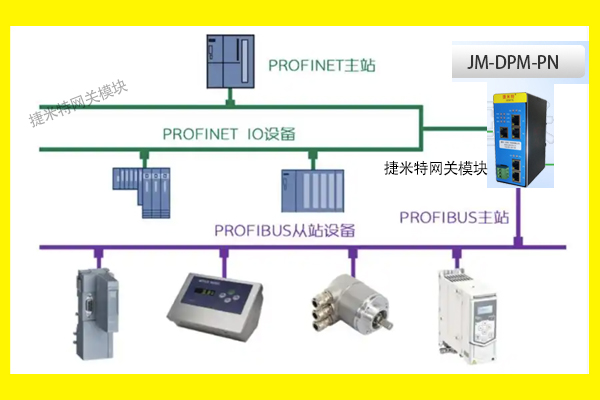

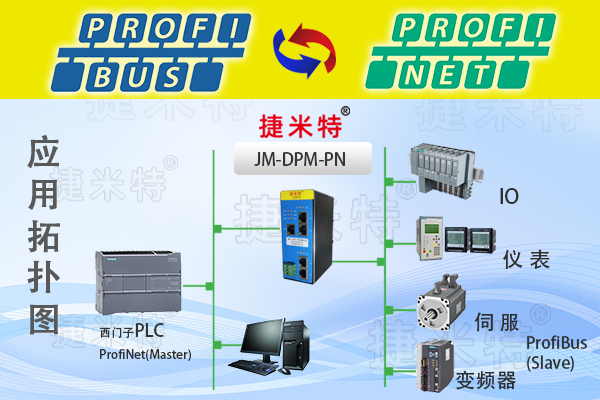

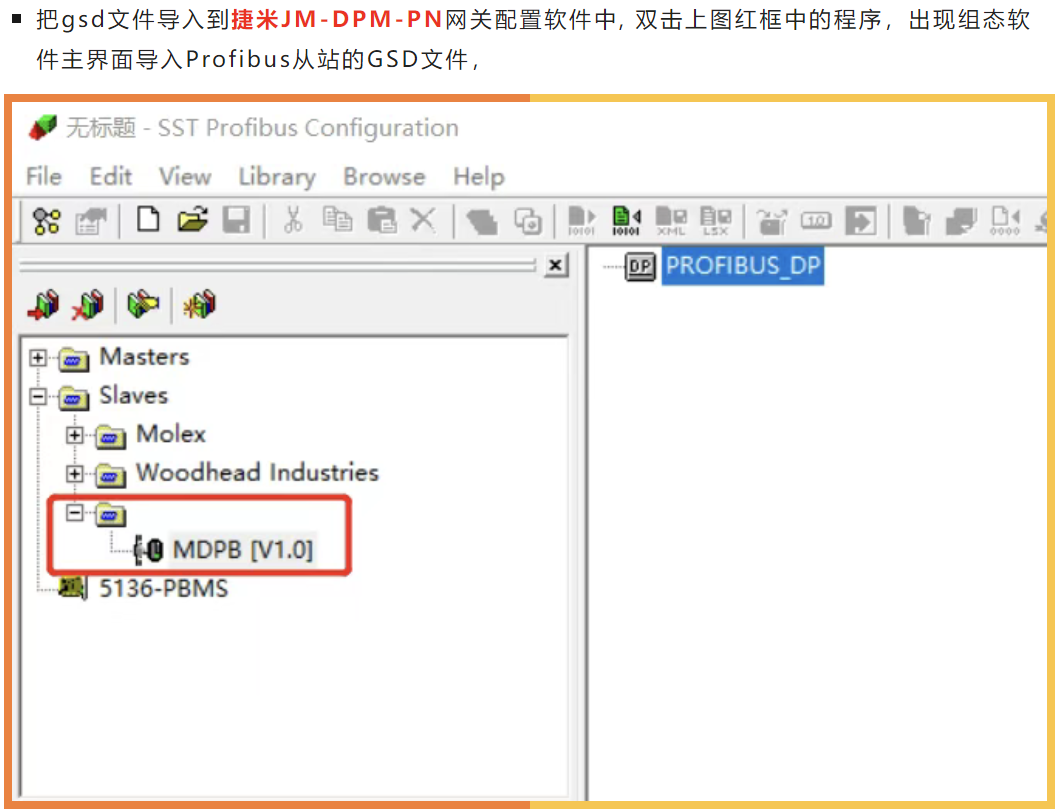

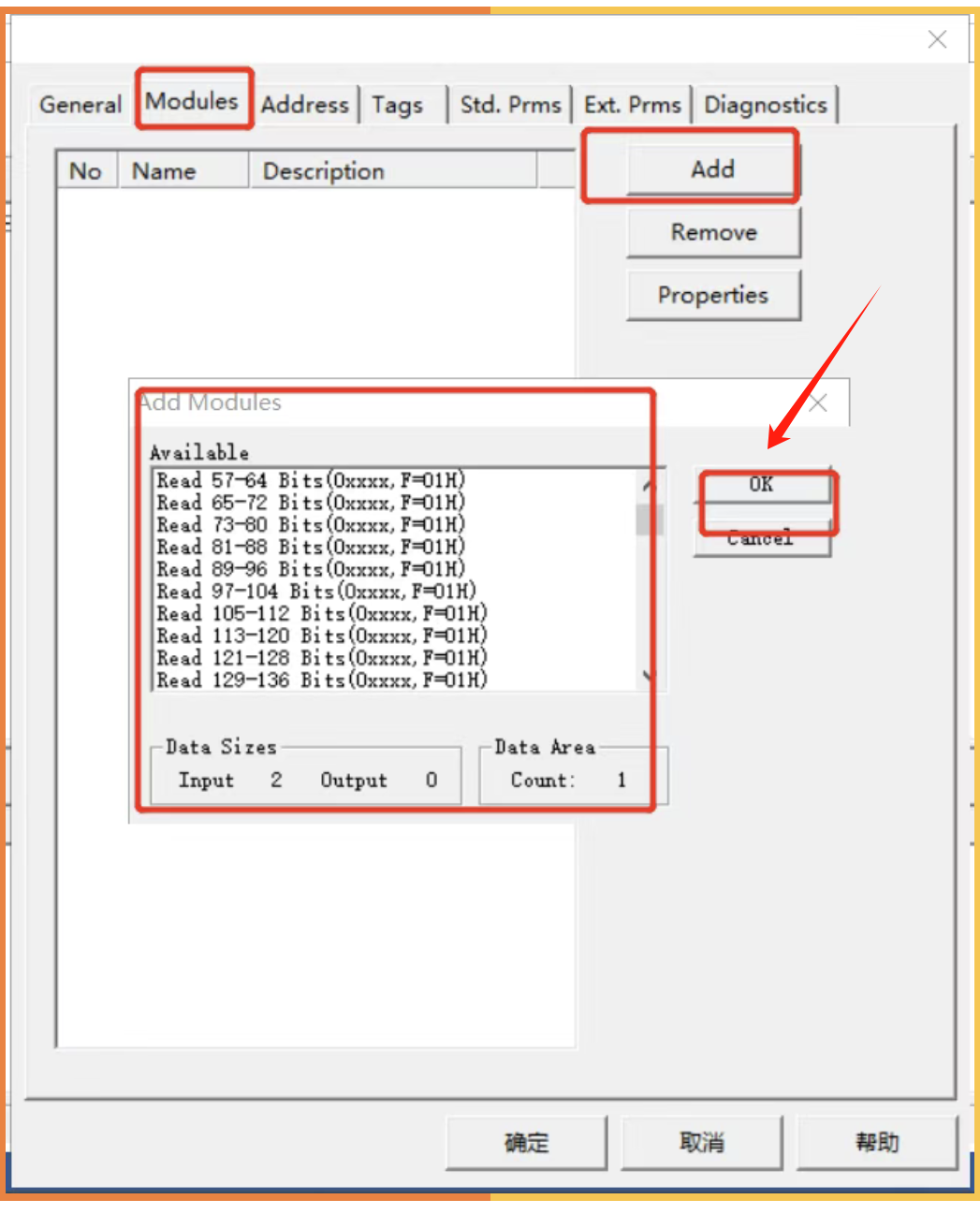

· 解决方案：采用捷米特JM-DPM-PN网关模块来连接ProfibusDP传感器和西门子Profinet控制系统。首先，将网关的ProfibusDP主站接口通过DP电缆连接到各个ProfibusDP传感器的从站接口。然后，利用网线将网关的Profinet接口与西门子PLC的Profinet端口相连。在西门子编程软件中，导入捷米特JM-DPM-PN网关的GSDML文件，将网关设备添加到网络视图中，并与PLC建立连接。通过捷米特提供的配置软件，扫描并添加ProfibusDP传感器设备到网关的从站列表中，再根据PLC侧的输入输出数据地址和数据类型，配置传感器的输入输出数据映射。

·



· 实施效果：成功实现了ProfibusDP传感器与西门子Profinet控制系统的通讯。生产人员可以在PLC的监控界面上实时查看传感器采集到的数据，及时发现生产过程中的异常情况，提高了生产线的自动化水平和生产效率，减少了人工巡检的工作量和错误率。

·

· 总结

捷米特JM-DPM-PN网关为企业实现ProfibusDP传感器与西门子Profinet控制系统之间的通信提供了一种高效、可靠的解决方案。Profinet转ProfibusDP网关，企业可以在不更换现有设备的前提下，实现生产数据的集成和自动化控制，提高生产效率，降低成本，为企业的数字化转型奠定了坚实的基础。另一方面，极大地增强了系统的灵活性与可扩展性。不同协议的设备得以在同一系统中协同工作，企业可根据自身的生产需求，灵活地添加或更换设备，而无需担忧因协议不兼容导致的问题。这种高度的灵活性使得企业的生产布局更加合理，生产流程更加顺畅，进而有效提升了生产效率。

Profinet转ProfibusDP问题，找米工。
